超声波流量计

---



---

产品概述

UFLO2000系列超声波流量计是一种全新设计通用时差型多功能超声波流量计，适用于工业环境下连续测量不含大浓度悬浮粒子或气体的绝大多数清洁均匀的流量和热量。


产品特点

1.配接温度传感器可实现热量测量

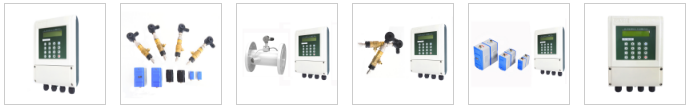

2.主机多种安装形式，壁挂、导轨、盘装、防爆等
3.测量范围大，可实现DN15～DN6000管道流量测量
4.多种传感器形式：外夹式 插入式 管道式等，以满足客户需求

产品参数

主机	原理	超声波时差原理
	信号输入	两路PT100电阻铂电阻输入，实现热量测量
		3路4～20mA电流输入
	信号输出	1路4～20mA 阻抗1000Ω
		1路OCT脉冲输出（脉冲宽度6～1000ms)
		1路继电器输出
	通讯接口	隔离RS485串行接口，支持MODBUS等协议
	防护等级	IP65
	电    源	DC8～36V或AC85～264V
	功耗	1.5W
传感器	使用管材	常用碳钢 不锈钢 铸铁 水泥 PVC等常用管道
	适用介质	水 海水 油类等能传导超声波的单一均匀液体
	直管道要求	上游10D,下游5D，距离泵出口30D（D为管径）
	最高流速范围	32m/s
	防护等级	接线盒灌胶后可浸水工作，水深≤2米
	传感器形式	外夹式（S M L）	插入式	管道式
	适用管径	DN15～DN6000	DN50～DN6000	DN25～DN1000
	过程温度	-20℃～70℃	-20℃～160℃	20℃～160℃
	精度	1.0级	1.0级	0.5级
	传感器材质	ABS塑料	不锈钢和不锈钢球阀	碳钢
	过程连接	外贴式	焊接底座插入式	法兰连接
