水库安全度汛一直是我国防汛抗洪的难点和重点，大部分中小型水库缺少必要的水雨情测报及大坝安全监测等设施，检查手段落后，隐患很大，水库安全问题亟待解决；中小水库综合信息化系统实现了降雨量、水位、大坝的渗压、渗流、浸润线的水库自动化监测，为水库的安全管理与运行调度提供及时准确的信息，及时预警，为相关部门和领导科学决策提供依据，提高水库工程管理的效率和质量。中小水库综合信息化系统采用分布式大坝安全监测及近距离无线通讯网等先进技术，有效降低成本，并提高系统可靠性，适合中小水库信息化建设及水库监测除险加固配套信息化建设。

一、系统化设计规范

《土石坝安全监测技术规范》SL60-94

《水文自动测报系统规范》SL61－2003

《水情信息编码标准》SL330-2005

《大坝安全自动监测系统设备基本技术条件》SL268-2001

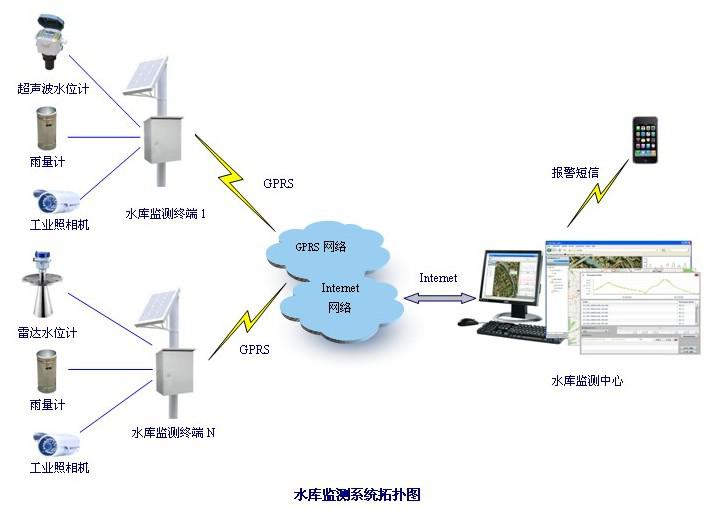

二、系统结构

HSSK3000中小水库动态监管系统采用分布式系统结构，根据监测设备安装位置与监测中心(如水库管理所)的距离综合采用有线(RS485总线或以太网)、近距离无线通讯、GPRS/CDMA网络通信等多种通信组网方式，灵活构建系统，有效降低系统整体成本，提高系统可靠性，非常适合中小水库信息化建设及水库监测除险加固配套信息化建设。

三、系统概述

HSSK3000中小水库动态监管系统由现场量测部分、远程终端采集单元MCU、大坝安全数据采集系统、信息处理查询及发布系统等四部分组成，实现了水库的雨量、水位、以及大坝的渗压、渗流、大坝浸润线等的自动监测。为水库安全管理与运行调度提供及时准确的信息，及时预警、发现坝体可能出现的安全隐患，为有关部门和领导科学决策提供依据，提高水库工程管理的效率和质量。

HSSK3000中小水库动态监管系统的监测内容包括有：水库水位，水压，渗流，流量，电导率，风力，相对湿度，空气和水的温度以及大坝坝体地表位移等。项目所用及的仪器有DIT-MCU水工及大坝监测装置，数据记录仪，水压计，水位计，钢筋计，测缝计，沉降仪，测斜仪，水质探测器，GPS定位系统，数据传输处理系统，数据存储，预警系统等。

HSSK3000中小水库动态监管系统能实现全天候远程自动监测，实时将传感器监测点的数据采集并且记录到相关数据库。因此，可以完整的记录下监测对象的数据变化过程。采用分层分布开方式结构，运行方式为分散式控制方式，可命令各个现地监测单元按设定时间自动进行巡测、存储数据，并向监测中心报送数据。数据采集系统将上报的数据进行处理分析，并存储到指定的主、备数据库。

四、系统功能

1、接收所有站点的实时采集信息，对数据进行合理性检查、分析处理，建立实时数据库。

2、水库大坝的渗压渗流信息可根据设定的时间点(最多每天6个时间点数据)将数据保存。

3、水位及雨量信息根据水利行业的要求进行数据库保存，可设置5分钟、15分钟、30分钟、1小时间隔存库；

4、互联网信息发布：所有信息通过网络发布，只要能够上网，用户可以在任何地方了解这些站点的运行状态；

5、基于电子地图的信息发布：水库大坝的渗压渗流监测点实时数据和库区实时水位和降雨量数据；

6、统计报表：实现水库大坝的渗压渗流、水位、雨量多种查询统计，生成日报、月报、年报及相应的变化趋势曲线。

五、功能特点

1、可实时远程监测大坝的各测试参数，可根据需要设定采集频率、测点数据，对原始数据可进行各种计算

2、数据能够以各种数据库形式保存并可进行历史数据的查询，还可以对数据分类、统计直接生成Excel或其他形式的报表。

3、数据可以以图形方式显示，包括水位流量关系，水位过程线，雨量柱状图，渗压、渗流过程线，时间历程曲线图，X/Y坐标图，模拟图，直方图，柱状图等形式。4、具有数据越限报警功能，水位超汛限水位报警和水位涨落率越限报警，现场即时上传报警信息时，主机会出现明显的报警画面和报警信息。

5、自动化采集雨量、水位等水情信息，渗压、渗流等大坝监测信息，实现水库大坝浸润线的自动监测。

6、采用标准化、开放式设计，标准的MODBUS通讯协议，可以接入通用的工控组态软件或专用的安全监测软件，采用近距离无线网或GPRS/CDMA通讯，降低了安全监测系统的实施难度。

7、分布式系统结构，具有高度的可靠性及经济性，各数据采集单元分布在传感器安装地点附近，系统可靠性及稳定性大幅提高，同时可大幅减少信号电缆的用量，系统的经济性大大提高，工程的实施及维护更加方便。
