产品概述

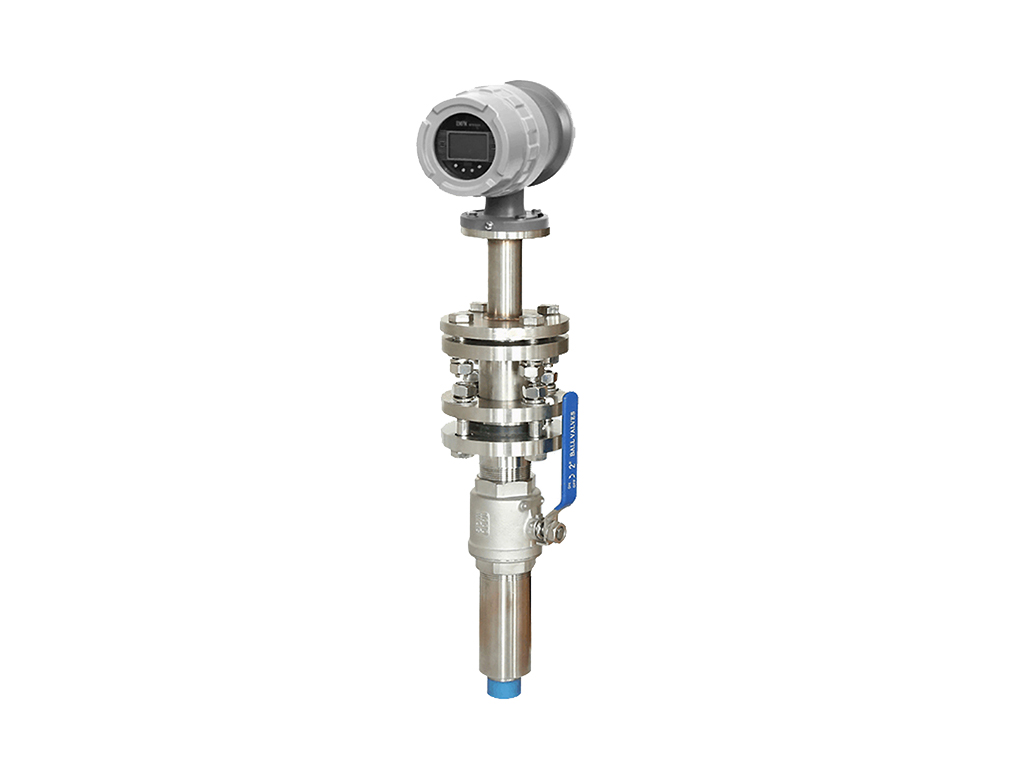

插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流量仪表，它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在管道上安装困难，费用大等缺陷，根据尼库拉磁（NIKURADS）原理，用电磁方法通电测量流体的平均流速，从而获得流体的体积流量。特别是采用带压开孔、带压安装技术后，插入式电磁流量计可在不停水的情况下安装，也可以在铸铁管道，水泥管道上安装。插入式电磁流量计的研制成功，为流体流量的检测提供一种新手段。



产品特点

1.本产品直接插入管道测量，较一般电磁流量计的制造成本和安装费用低，特别适合大中径管道流量测量
2.测量可靠，抗干扰能力强
3.体积小、重量轻、安装方便、维护量小
4.测量范围大，测量不受温度、密度、压力、粘度、导电率等变化的影响
5.压力损失为零



产品参数

名称	插入式电磁流量计
公称通径	DN300～DN3000mm
介质电导率	被测流体电导率≥5μs/cm
测量范围	0.3～10m/s
过程温度	-20～100℃
标准过程压力	1.6MPa
准确度	2.5级
重复性	测量值的±0.3%
防护等级	一体式IP65/分体：转换器：IP65 传感器：IP67/IP68
防爆等级	无
过程连接	焊接底座插入式
供电	24VDC/220VAC
信号输出	4～20mA 负载750Ω 频率/累积脉冲
通讯	HART5.0(选配)/RS485 Modbus RTU协议/Profibus-DP
电缆接口	M20*1.5
电极材质	316L不锈钢
内衬材质	无
