导波雷达液位计原理

导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。 容器中存在两种不同介质，当上面一层的介质介电常数较小，而下面的介质介电常数较大时，高频微脉冲沿着探测组件传播遇到上层介质时，由于其介电常数较小，因而有极少的能量被这一层介面反射，而大部分能量穿透上层介质继续向下传播，遇到两层的介面时，由于下层介质的介电常数较大，因而会有较大的能量被反射回来。因而导波雷达是可以测量两种不同介质的介面，其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。

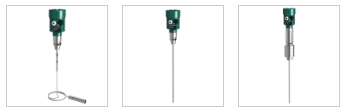

产品特点

1.由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术，导波雷达物位计可以应用于各种复杂工况
2.多种过程连接方式及探测组件的型式，使得GDGW5X系列导波雷达物位计适于各种复杂工况及应用场合。如：高温、高压及小介电常数介质等
3.采用脉冲工作方式，导波雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害




产品参数

名称	导波雷达液位计
发射频率	1.8GHz
天线材质	不锈钢缆绳/不锈钢杆
测量范围	0～30m
仪表显示	中英文显示液位、距离、回波曲线、
过程温度	-40～250℃
过程压力	-0.1～2MPa
准确度	±10mm（标准条件下）
分辨率	1mm
防护等级	IP67
防爆等级	ExiaIICT6
过程连接	外螺纹/法兰连接
供电	24VDC/220VAC
信号输出	4～20mA 负载500Ω
通讯	HART/RS485 Modbus RTU协议
电缆接口	M20*1.5
